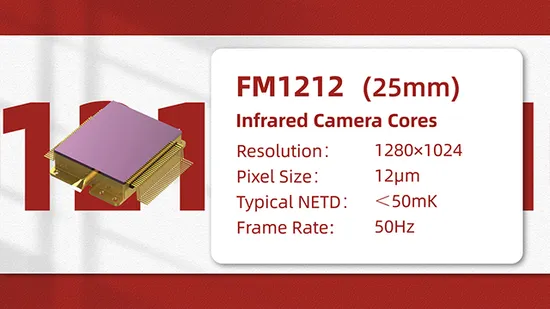

Sensore di rilevamento di immagini termiche Mega Pixel 1280x1024/12µm per carichi utili multisensore

• Panoramica
• Descrizione del prodotto
• Parametri del prodotto
• I nostri vantaggi
• Profilo Aziendale
• Certificazioni
• Domande frequenti

Panoramica

Informazioni di base.

Modello n.	GST1212M
Tipo di segnale di uscita	Tipo digitale
Processo di produzione	Semiconduttori integrati
Materiale	VOx
Grado di protezione IP	Nessuno
Certificazione	Direttiva RoHS
Personalizzato	Non personalizzato
NETD	<30mk
Risoluzione	1280X1024
Gamma spettrale	8-14μm
Certificato	ISO9001:2015; RoHS; Reach
Pacchetto di trasporto	1 cartone
Specifica	45 mm x 28,5 mm x 8 mm
Marchio	GST
Origine	Wuhan, provincia di Hubei
Codice HS	8541409000
Capacità produttiva	41, 667

Descrizione del prodotto

Il GST1212M è uno dei rilevatori a infrarossi non raffreddati con imballaggio metallico sviluppati da Global Sensor Technology (GST). Con una risoluzione di 1280x1024 pixel, il GST1212M può presentare maggiori dettagli dell'immagine e supportare un campo visivo più ampio. Le dimensioni ridotte dei pixel di 12 µm offrono una migliore risoluzione spaziale e si adattano a una messa a fuoco ottica più corta per raggiungere la stessa portata di missione. Basato sulla tecnologia del package metallico e sulla tecnologia TEC, il GST1212M offre elevata sensibilità, prestazioni stabili e può offrire una qualità di immagine nitida in vari tipi di ambienti di lavoro difficili come oscurità totale, nebbia fitta, pioggia battente, neve, tempeste di sabbia, ecc. Finora, il package metallico è ancora la soluzione principale nel mercato dei rilevatori a infrarossi non raffreddati. Grazie alle sue prestazioni stabili e alla lunga durata operativa, i rilevatori a package metallico sono ampiamente utilizzati in vari campi e industrie.
Caratteristiche principali:

- NETD<30mk, alta sensibilità - Tecnologia matura - Prestazioni stabili - Lunga durata operativa - Qualità dell'immagine nitida e dettagli - Forte adattabilità ambientale

Applicazioni:

Recensioni dei clienti:

Gli elogi dei clienti sono la conferma della nostra professione e del nostro servizio.

Wuhan Global Sensor Technology Co., Ltd non vede l'ora di diventare il tuo partner affidabile!

Global Sensor Technology è il principale produttore e fornitore di servizi di sensori a infrarossi al mondo. È lieta di fornire ai clienti di tutto il mondo sensori termografici ad alte prestazioni, raffreddati e non raffreddati, e di condividere la propria esperienza applicativa professionale.

Global Sensor Technology ha sede a Optics Valley, in Cina. L'azienda si estende su una superficie di 30.000 metri quadrati, di cui 20.000 metri quadrati di camera bianca adibita a tre linee di produzione da 8 pollici. Grazie al personale innovativo ed esperto, agli impianti di produzione avanzati e alle tecniche all'avanguardia, tutti i processi di fabbricazione chiave, come la purificazione degli elementi, la crescita epitassiale, il tape-out e la fabbricazione dei chip e il confezionamento sottovuoto, possono essere realizzati internamente. L'azienda ha lanciato con successo rivelatori VOx non raffreddati all'avanguardia, rivelatori raffreddati MCT e T2SL con piena proprietà intellettuale. Il portafoglio prodotti comprende numerosi formati di array, diverse dimensioni di pixel e combinazioni di bande spettrali multiple, tutti prodotti con elevata sensibilità termica e affidabilità.

I rilevatori IR GST sono ampiamente utilizzati nei settori della termografia, della sicurezza e della sorveglianza, della visione personale, dell'automotive e dei prodotti a infrarossi di consumo. La capacità produttiva in grandi volumi di GST consente all'azienda di soddisfare la crescente domanda da parte di tutti i mercati, esistenti ed emergenti.

1. Che cosa sono le immagini termiche a infrarossi?

La termografia a infrarossi è un metodo che utilizza la radiazione infrarossa e l'energia termica per raccogliere informazioni sugli oggetti, al fine di formulare immagini degli stessi o ottenere informazioni sulla temperatura degli oggetti, anche in ambienti con scarsa visibilità.


2. Che cos'è la termografia?

La termografia è un metodo diagnostico non invasivo, basato sulla rilevazione della temperatura superficiale di un oggetto. La radiazione infrarossa (IR) emessa da un oggetto viene registrata e visualizzata sotto forma di mappa di distribuzione della temperatura. L'immagine termica a infrarossi può essere utilizzata per determinare difetti strutturali, guasti elettrici, guasti meccanici, alterazioni fisiologiche in persone e animali e molto altro ancora.


3.Qual è il vantaggio della termografia a infrarossi?

---Vedere attraverso l'oscurità totale;
---Identificazione sotto mimetizzazione;
---Rilevamento a lungo raggio;
---Rilevamento della distribuzione del calore;
---Misurazione della temperatura senza contatto;
---Consapevolezza occupazionale


4. Che cosa è un rilevatore a infrarossi/sensore di immagine termica?

Le onde infrarosse non sono visibili all'occhio umano. Il rilevatore a infrarossi/sensore di immagine termica è un dispositivo ottico-elettrico che reagisce alla radiazione infrarossa e all'energia termica, convertendola in un segnale elettrico e quindi producendo immagini termiche visibili.


5. Qual è la differenza tra i rivelatori IR raffreddati e non raffreddati?

Attualmente sul mercato sono disponibili due tipi di sensori termici a infrarossi: raffreddati e non raffreddati.
I rivelatori IR non raffreddati operano a temperatura ambiente. Si basano sull'industria dei semiconduttori e quindi possono essere solitamente prodotti in grandi volumi, con dimensioni ridotte e costi contenuti. I rivelatori IR non raffreddati sono ampiamente utilizzati nei dispositivi portatili/palmari/mobili.
I rivelatori IR raffreddati sono confezionati in un'unità che li mantiene a una temperatura estremamente bassa, supportata da un cyrocooler. Sono molto più grandi, più costosi e meno affidabili dei sensori non raffreddati, principalmente a causa dei complessi sistemi di raffreddamento che richiedono. Tuttavia, i sistemi raffreddati sono incredibilmente sensibili e di solito funzionano con ottiche a lunga focale per raggiungere missioni a lungo raggio.
conoscere le condizioni in cui verranno utilizzati i rilevatori IR è fondamentale per fare la scelta giusta.


6. Che cos'è il modulo di imaging termico?

Un modulo di imaging termico è solitamente costituito da un rilevatore a infrarossi, una lente a infrarossi e componenti elettronici hardware con software e algoritmi integrati. Rappresenta l'unità minima di un dispositivo di imaging termico.


7. Che cos'è NETD?

NETD è l'acronimo di "Noise Equivalent Temperature Difference" (Differenza di Temperatura Equivalente al Rumore). È una misura della capacità di un rilevatore di immagini termiche di distinguere tra piccole differenze di radiazione termica nell'immagine. Il NETD è tipicamente espresso in milli-Kelvin (mK). Solitamente, più basso è il valore del NETD, maggiore è la sensibilità termica.


8. Che cos'è SWaP3?

SWaP3 si riferisce a dimensioni, peso, potenza, prestazioni e prezzo. Indica la tendenza tecnologica del settore degli infrarossi.


9. Che cos'è il DRI?

Il DRI si riferisce solitamente alla distanza di rilevamento, riconoscimento e identificazione di un sistema di imaging termico. È un parametro cruciale per valutare le prestazioni del sistema di imaging termico.


10. Cos'è il WLP? Quali sono i vantaggi del WLP?

WLP è l'acronimo di wafer level package. Insieme al package metallico e al package ceramico, rappresentano i 3 principali formati di package per i rivelatori a infrarossi non raffreddati. Il wafer level packaging (WLP) è il processo di confezionamento sotto vuoto spinto direttamente sull'intero wafer MEMS, seguito da incisione e taglio per realizzare un singolo rivelatore a infrarossi. I rivelatori a infrarossi WLP sono progettati appositamente per soddisfare i requisiti di miniaturizzazione e basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo. Global Sensor Technology, con capacità di produzione in grandi volumi, offre ora una varietà di soluzioni di moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.


11. Quali sono le considerazioni chiave su un rilevatore/modulo a infrarossi per la tua applicazione?

---La risoluzione del rilevatore
---La dimensione dei pixel
---Il NETD
---La qualità dell'immagine
---Le opzioni dell'obiettivo
---Il consumo di energia
---Le dimensioni e il peso
---L'interfaccia meccanica ed elettrica
---Il bilancio

Descrizione del prodotto

Parametri del prodotto

Modello	GST1212M
Materiale	VOx
Risoluzione	1280X1024
Passo dei pixel	12μm
Gamma spettrale	8-14μm
NETD	<30mK
Uscita digitale	ADC a 14 bit integrato
Reattività tipica	15 mV/K
Tempo di risposta termica	<12 ms
Frequenza dei fotogrammi	50/60 Hz
Consumo energetico	<350mW
Dimensioni (mm)	45x28,5x8
Peso	<50 g
Temperatura di funzionamento	-40°C ~ +85°C
